U型螺旋输送机

发布日期:2020-03-14 16:01 点击量:
  • 螺旋输送机是按照JB/T679-95《螺旋输送机》标准设计制造,是GX型螺旋输送机的换代产品。头部及尾部轴承移至壳体外,吊轴承采用滑动轴承,没有防尘密封装置,轴瓦一般采用粉末冶金...
  • 咨询热线:17320755557



一、产品简介:

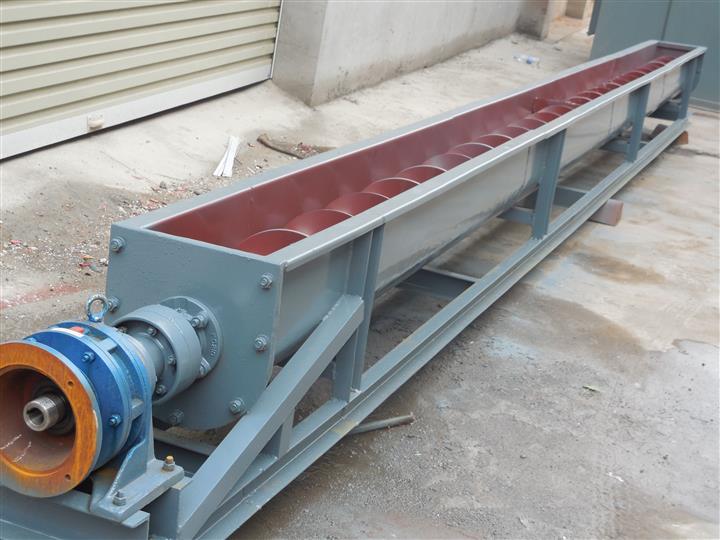

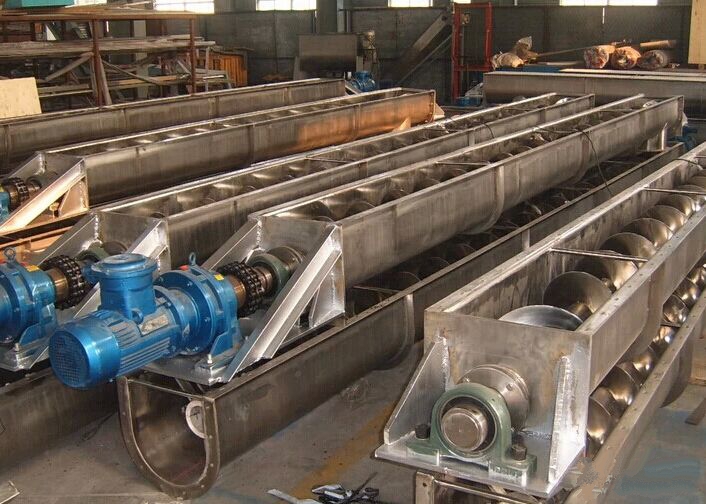

U型螺旋输送机是按照JB/T679-95《螺旋输送机》标准设计制造,是GX型螺旋输送机的 换代产品。头部及尾部轴承移至壳体外,吊轴承采用滑动轴承,没有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接, 拆卸螺旋时,不用移动驱动装置,拆卸吊轴承时不用移动螺旋,不拆卸盖板可以润滑吊轴承,整机可靠性高,寿命长,适应性强,安装维修方便。

二、适用范围:

u型螺旋输送机是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物

料,如煤、灰、渣、水泥、粮食等。



三、结构特点:

1.承载能力大、安全可靠。
2.适应性强、安装维修方便、寿命长。
3.整机体积小、转速高、确保快速均匀输送。
4.出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活。
5.密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。

一台U型螺旋输送机通常由 U型螺旋输送机本体、进出装置、驱动装置三大部分组成。
U型螺旋输送机本体由头节、中间节、尾节三种组成。一般情况下,出厂总装时将   U型螺旋输送机中间节按长度长短依次排列,长的中间节靠近头节,相同长度的中间节则挨在一起,如果有特殊要求,则在订货时给出排列顺序。
在 U型螺旋输送机头节内装有支推轴承承受轴向力,在 LS型螺旋输送机中间节和尾节内装有用轴承支承螺旋轴,此外,在 LS型螺旋输送机尾节内还装有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度的变化。
U型螺旋输送机螺旋面的形式有实体螺旋(S制法)和带式螺旋(D制法)两种。 U型螺旋输送机各螺旋轴之间采用法兰式联接,保证了联接轴的互换性,便于维修。
U型螺旋输送机机盖为瓦片式并用盖扣夹紧在机壳上,若需改进密封性能,用户可自行在机盖与机壳间加防水粗帆布。
U型螺旋输送机进、出料装置有进料口,方型出料口,手推式出料口,齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置 U型螺旋输送机进、出料口位置时应注意保证料口至端部的距离,同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。
U型螺旋输送机驱动装置有ZQ系列减速器+Y系列电动机,YTC齿轮减速电机两种。





四、工作原理:

u型螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

u型螺旋输送机(槽型螺旋输送机)应用范围:
u型螺旋输送机是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。LS型螺旋输送机适用于各行业,如建 材、化工、电力、冶金、煤炭、粮食等行业,LS型槽型螺旋输送机适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等,物料温度小于 200℃。LS型螺旋输送机不适于输送易变质的、粘性大的、易结块的物料。
如果输送倾斜角度过大请选用GX系列螺旋输送机,或直接与我公司技术部门联系进行单独设计。

五、规格型号:






注:
1、C1 制法U型螺旋输送机长度小于35m 时单端驱动,C2 制法LS型螺旋输送机长度大于35m 时双端驱动。
2、M1- 为滚动吊轴承,订货时可不注明,M2-为滑动轴承,订货时要注明瓦材质(轴瓦材料有铜瓦、合金耐磨、铸铁、铜基石墨少油润滑瓦) 。
友情提示:
    U型螺旋输送机不宜输送易变质的、粘性大的、易结块的物料,因为这些物料在输送时会粘结在螺旋上,并随之旋转而不向前移动或者在吊轴承处形成物料的积 塞,而使LS型螺旋输送机不能正常工作。LS型螺旋输送机螺旋直径从200毫米到500毫米,共有五种规格,长度从4米到70米,每隔0.5米一档,选型 时符合标准公称长度,特殊需要可在选配节中另行提出。鉴于LS型螺旋输送机的应用范围及功能特点,用户在选型时,应根据使用环境及输送物料情况充分考虑、 统筹兼顾、合理选定,以避免不必要的麻烦和损失。
